想要从零了解
汽车电控IGBT模块
看这一篇就够了！
把柄乘联会数据，2022年6月新能源车国内零卖浸透率27.4%，而况2022年6月29日欧盟对外文告，欧盟27个成员国还是初步达成一致，欧洲将于2035年禁售燃油车。阛阓越来越景气，同期国内近期新发布的新能源车型也百花皆放。不论是泛泛破钞者、新能源汽车产业关系从业者，如故一二级阛阓投资东说念主，也渐渐久了暖和筹商新能源车的一些中枢部件，尤其是功率器件IGBT模块，今天小编就用问答的阵势给公共张开讲讲，但愿约略用比拟平凡的讲明注解匡助到公共。
01
电驱系统和
IGBT模块的作用
要弄昭着IGBT模块，就要先了解新能源汽车的电驱系统，先用一句话空洞电驱系统怎样职责：在驾驶新能源汽车时，电机适度器把能源电板放出的直流电（DC）变为交流电（AC）（这个过程即逆变），让驱动电机职责，电机将电能转换成机械能，再通过传动系统（主如若减慢器）让汽车的轮子跑起来。反过来，把车轮的机械能转换存储到电板的过程即是动能回收。
1、什么是“三电系统”和“电驱系统”？
三电系统，即能源电板（简称电板）、驱动电机（简称电机）、电机适度器（简称电控），也被东说念主们成为三大件，加起来约占新能源车总本钱的70%以上，是决定整车涌现性能中枢的组件。
电驱系统，咱们一般浅易把电机、电控、减慢器，合称为电驱系统。
但严格界说上讲，把柄进精电动招股讲明书，电驱动系统包括三大总成：驱动电机总成（将能源电板的电能转念为旋转的机械能，是输出能源的起头）、适度器总成（基于功率半导体的硬件及软件揣度打算，对驱动电机的职责景况进行及时适度，并抓续丰富其他适度功能）、传动总成（通过齿轮组裁减输出转速提高输出扭矩，以保证电驱动系统抓续运行在高效区间）。

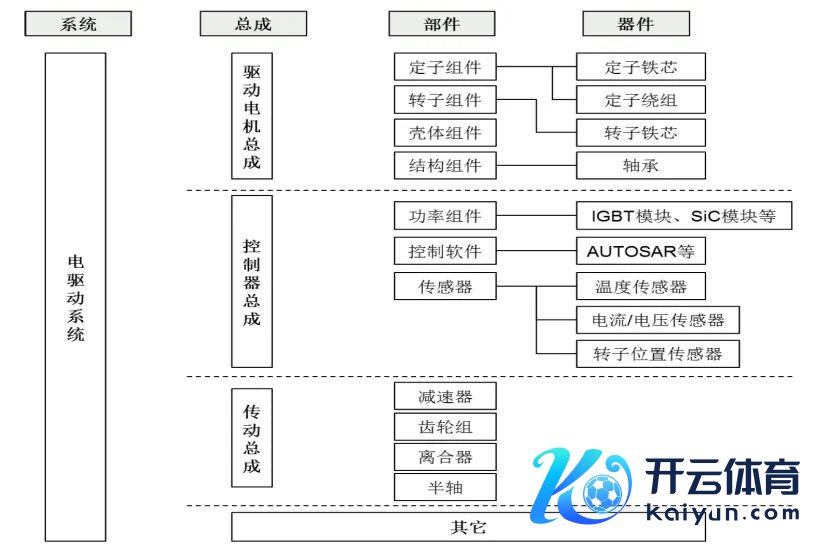

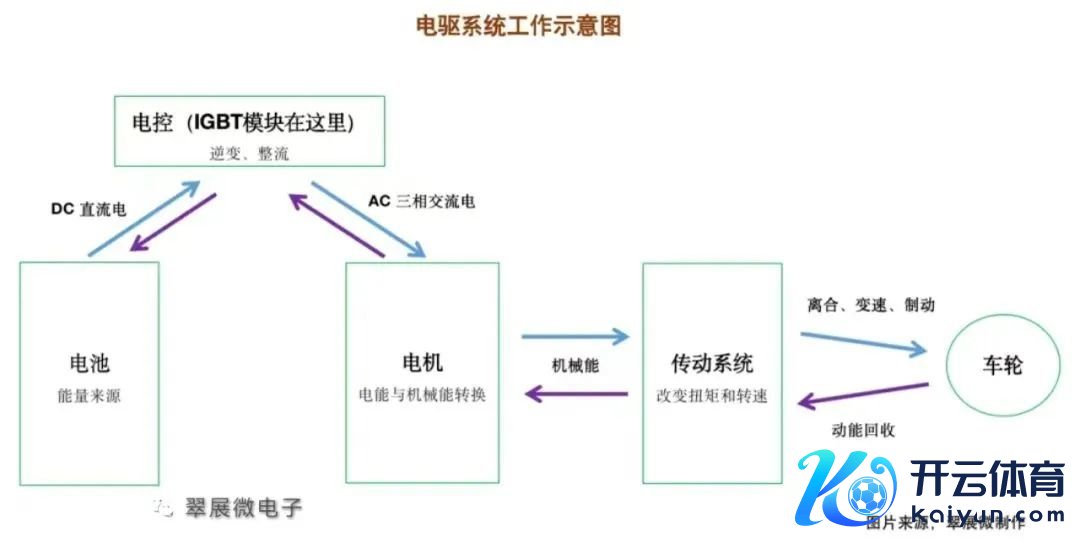

图：电驱系统暗示图
图片起头：进精电动招股讲明书
2、什么是“多合一电驱系统”？

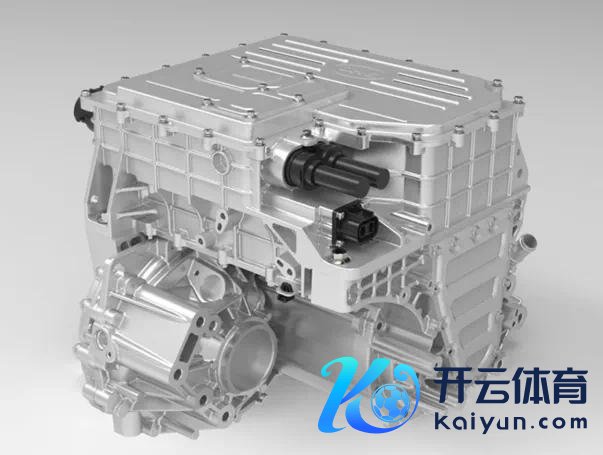

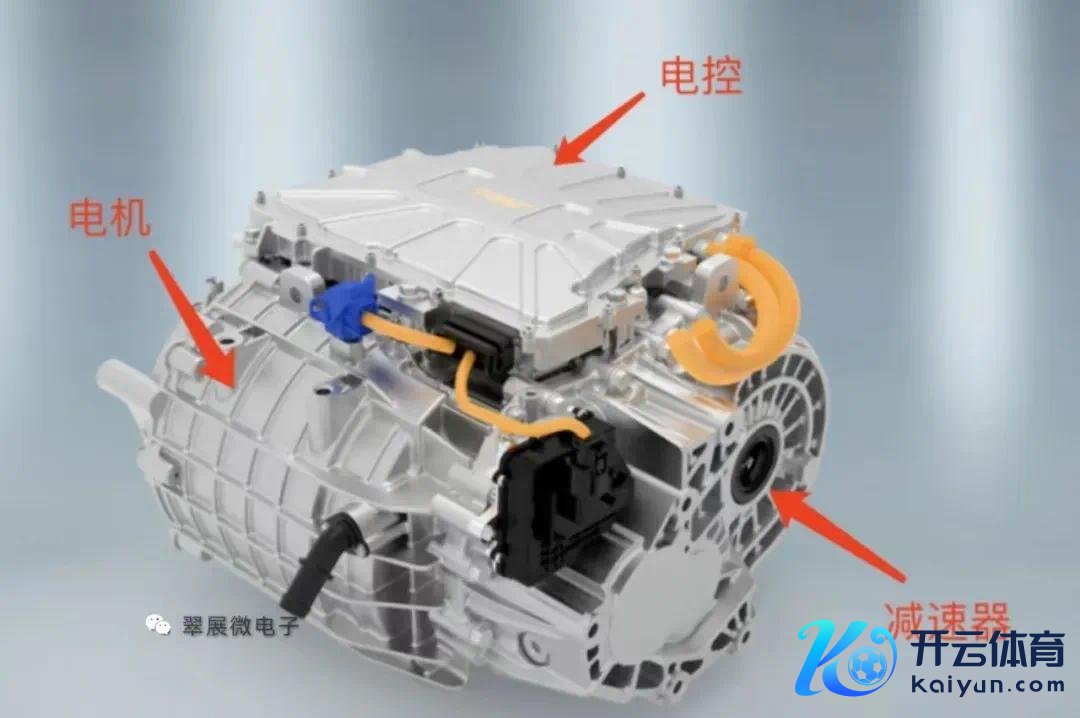

一运转电机、电控、减慢器都是各自孤苦的零部件，但跟着技能的跳跃，咱们把这三个部分聚拢在一说念作念成一个部件，就酿成了“三合一电驱”。集成的指标主如若从简空间、裁减分量、晋升性能、裁减本钱。
图片起头，巨一科技官网、翠展微电子

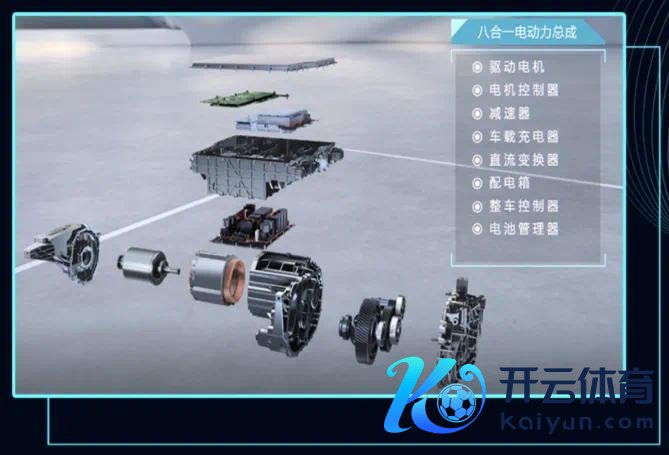

现在阛阓上集成度较高的有比亚迪旗下弗迪能源的“八合一电能源总成”，这套八合一电驱系统集成了驱动电机、电机适度器、减慢器、车载充电器、直流变换器、配电箱、整车适度器、电板管制器。
图片起头，弗迪能源
虽然，也并不是说集成度越高就越好，需要治理的有散热结构揣度打算、系统踏实性、坐蓐工艺教训度等问题，抵破钞者来说，后期维修本钱亦然一大问题。是以具体何如选择多合一电驱系统还需要综合。
3、IGBT模块究竟怎样职责？
在电控模块中，IGBT模块是逆变器的最中枢部件，转头其职责旨趣：
通过非通即断的半导体本性，不商量过度过程和寄奏效应，咱们将单个IGBT芯片看作念一个瞎想的开关。咱们在模块里面搭建起多少个IGBT芯片单位的并串结合构，当直流电通过模块时，通过不同开关组合的快速开断，来转变电流的流出标的和频率，从而输出获取咱们想要的交流电。

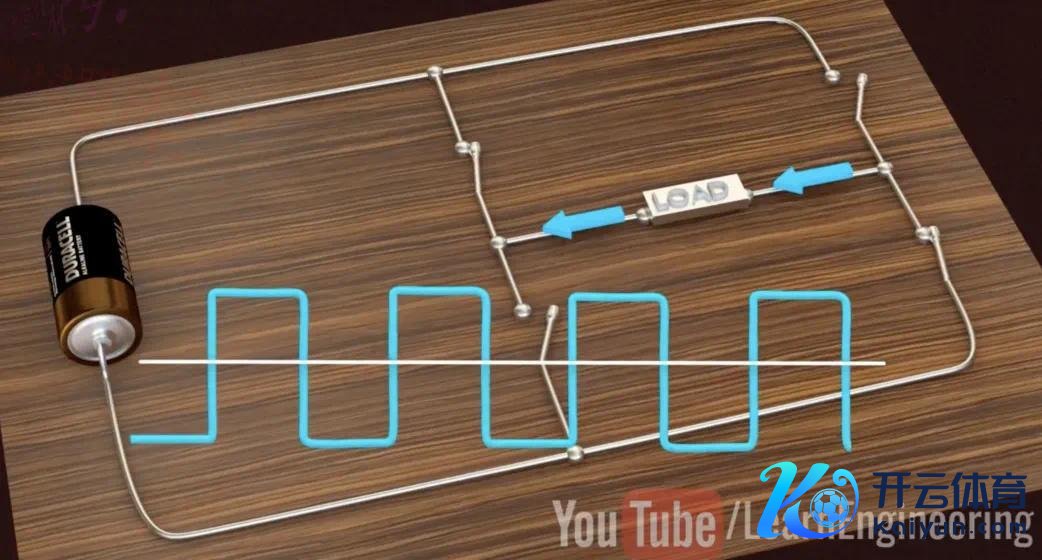

图：IGBT逆变旨趣
图片起头网罗，侵删
02
IGBT模块结构和
汽车IGBT模块行使
上头提到了IGBT模块在电驱系统中的作用，底下咱们张开来具体望望IGBT模块的结构。
01
IGBT模块什物长啥样？

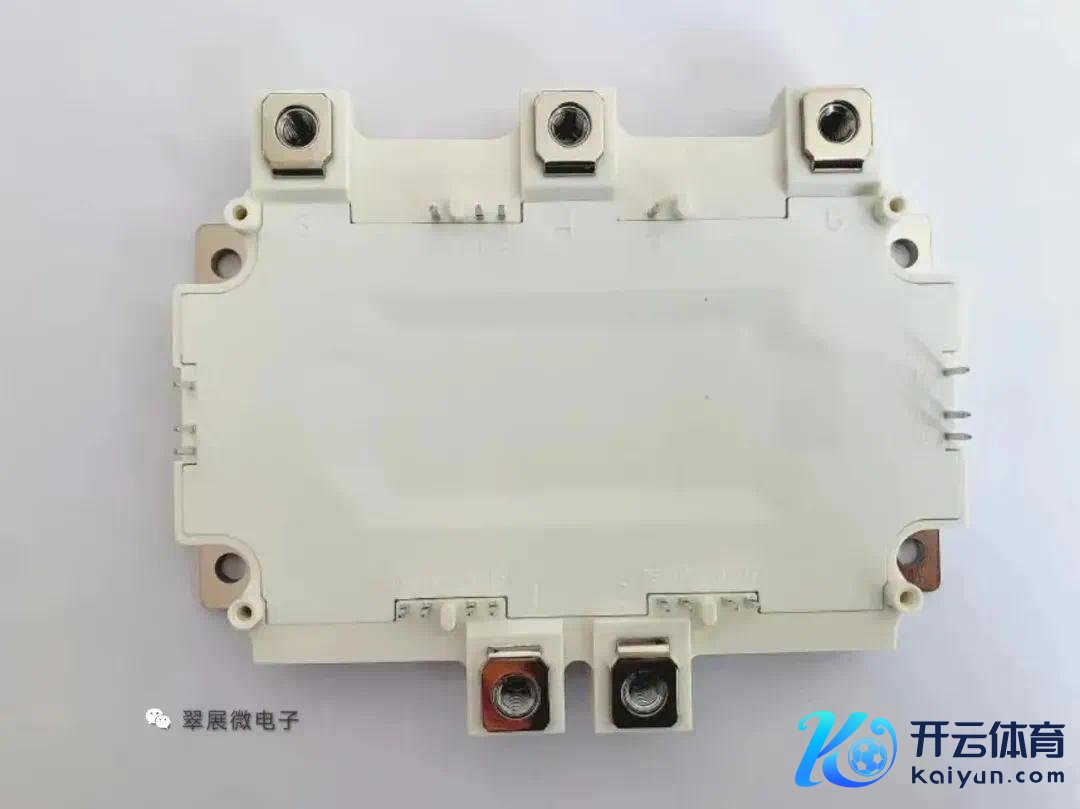

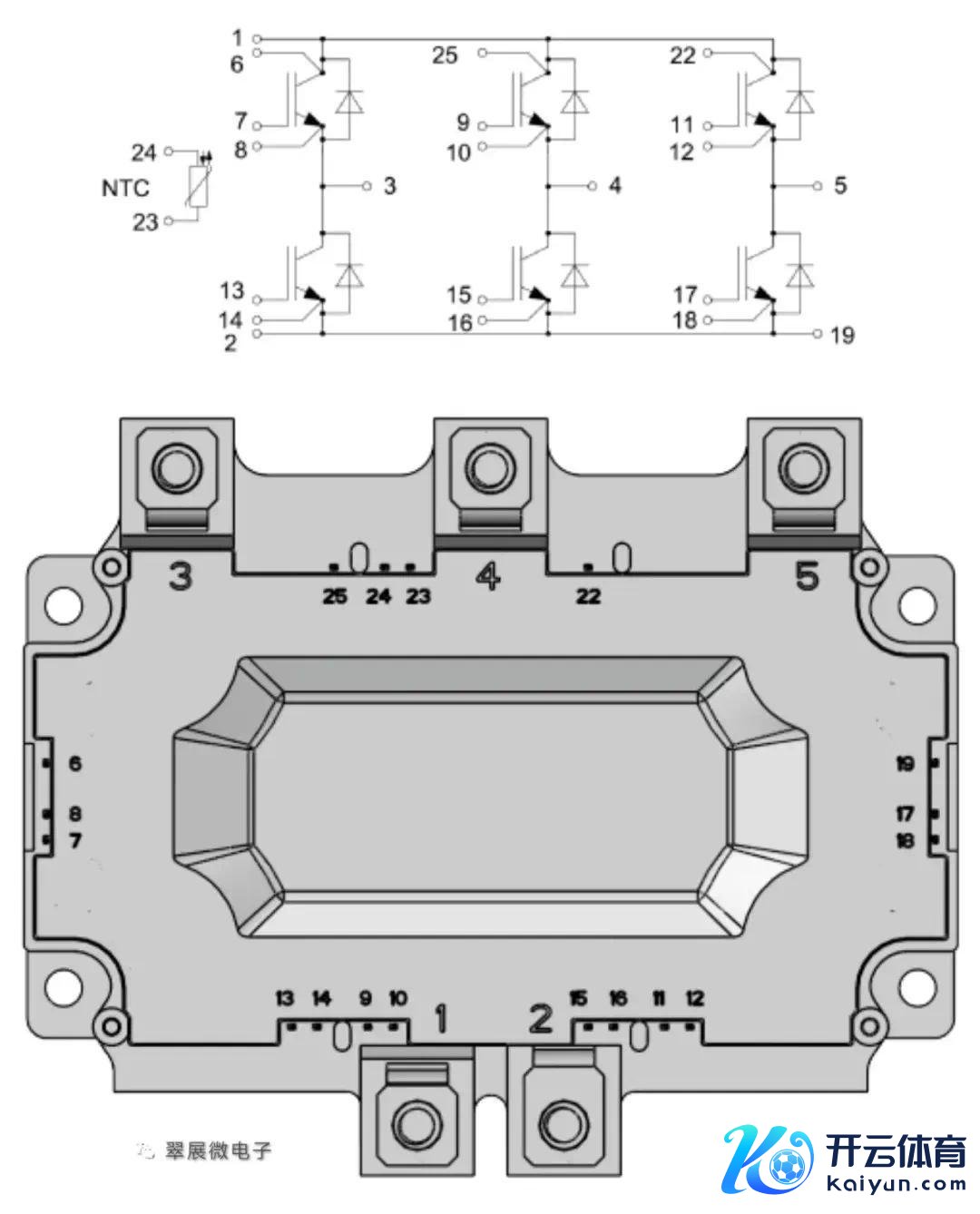

IGBT模块的轨范封装阵势是一个扁平的类长方体，下图为HP1模块的正上方视角，最外面白色的都是塑料外壳，底部是导热散热的金属底板（一般是铜材料）。不错看到模块外面还有相称多的端子和引脚，各自有我方的作用：

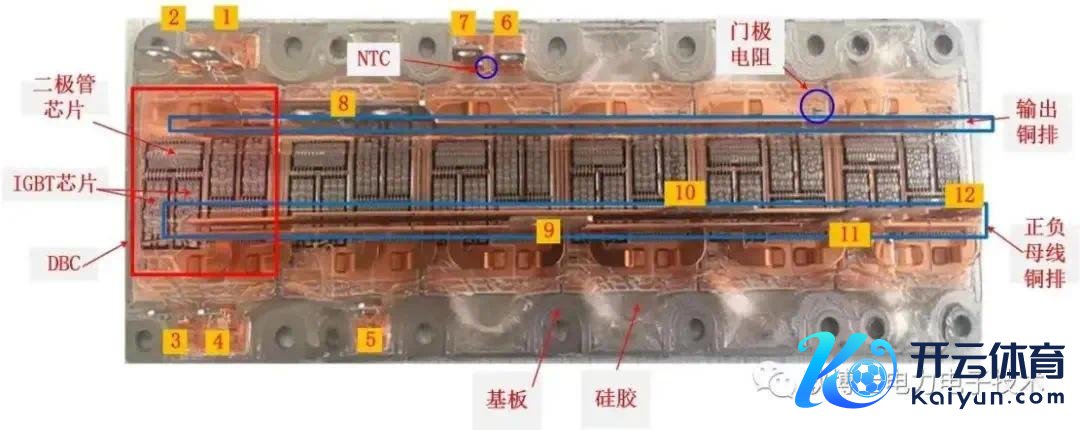

1是DC正，2是DC负；3，4，5是三相交流电的U、V、W接口；6，25，22是集电极的信号端子，7，9，11，13，15，17是门极信号端子；8，10，12，14，16，18是辐射极信号端子；19是DC负极信号端子；23，24是NTC热敏电阻端子。
图：HP1模块等效电路图
图：HP1模块等效电路图
图片起头，翠展微
02
IGBT的基础拓扑结构是何如的？
2023年时刻已过半，第二季度的职责已告一段落。为进一步转头细目第二季度的职责结果，正视反想现在的近况。

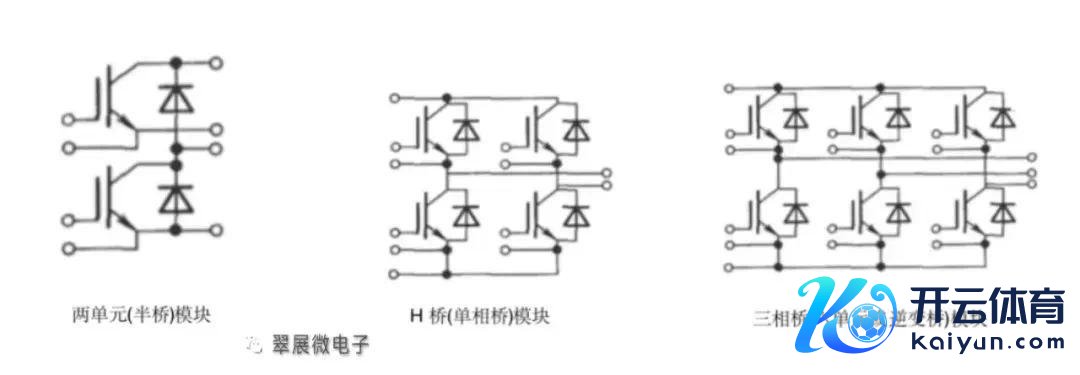

图：IGBT模块基础电路拓扑结构
图片起头，翠展微
如上图所示，在IGBT模块/单管中，一般统称一单位是IGBT单管，二单位是单个桥臂（半桥），四单位是H桥（单相桥），六单位是三相桥（全桥），七单位一般是六单位+一个制动单位，八单位一般是六单位+制动单位+预充电单位。
一个单位由1对、2对或3对FRD+IGBT构成。其中1对，不错是1个FRD+1个IGBT，也不错是1个FRD+2个IGBT等。
具体什物可参照下图，这是一个6单位的IGBT模块。
图：英飞凌Primepack IGBT模块
图片起头，"耿博士电力电子技能"公众号
03
IGBT模块的坐蓐经由？
图：IGBT 轨范封装结构横切面
图片起头，翠展微
如上图所示，不错看到IGBT模块横切面的界面，现在壳封工艺的模块基本结构都收支不大。IGBT模块封装的经由约莫如下：
贴片→真空回流焊合→超声波清洗→X-ray颓势检测→引线键合→静态测试→二次焊合→壳体灌胶与固化→端子成形→功能测试（动态测试、绝缘测试、反偏测试）
贴片，领先将IGBT wafer上的每一个die贴片到DBC上。DBC是覆铜陶瓷基板，中间是陶瓷，双面覆铜，DBC近似PCB起到导电和电气阻挠等作用，常用的陶瓷绝缘材料为氧化铝（Al2O3）和氮化铝（AlN）；
真空焊合，贴片后通过真空焊合将die与DBC固定，一般焊料是锡片或锡膏；
X-ray缺乏检测，需要检测在敢接过程中出现的气泡情况，即缺乏，缺乏的存在将会严重影响器件的热阻和散热遵守，以致出现过温、烧坏、爆炸等问题。一般汽车IGBT模块条款缺乏率低于1%；
接下来是wire bonding工艺，用金属线将die和DBC键合，使用最多的是铝线，其他常用的包括铜线、铜带、铝带；
中间会有一系列的外不雅检测、静态测试，过程中有问题的模块平直报废；
相似以上工序将DBC焊合和键合到铜底板上，然后是灌胶、封壳、激光打码等工序；
出厂前会作念临了的功能测试，包括电气性能的动态测试、绝缘测试、反偏测试等等。
04
常见的汽车IGBT模块封装类型有哪些？
Econodual 系列半桥封装，行使在商用车上为主，主要规格为1200V/450A，1200V/600A等；
HP1全桥封装，主要用在中小功率车型上，包括部分A级车、绝大部分的A0、A00车，峰值功率一般在70kW以内，型号以650V400A为主，其他规格如750V300A、750V400A、750V550A等；
HPD全桥封装，中大功率型车上使用，大部分A级车及以上，以750V820A的规格占据阛阓主流，其他规格如750V550A等；
DC6全桥封装，基于UVW三相全桥的整步地封装决策，具备封装紧凑，功率密度高，散热性能好等特色；
TO247单管并联，阛阓上也有小数使用TO247单管封装的电控系统决策。使用单管并联决策的上风主要有两点：①单管决策不错终了无邪的涌现揣度打算，需要多大的电流就用相应的单管并联就好了，是以本钱也有一定上风；②寄生电感问题比IGBT模块好治理。关联词使用单管并联也存在一些待治理的难点：①每个并联单管之间均流和均衡比拟辛勤，一致性比拟顾惜到保险，举例终了同期的开断，沟通的电流、温度等；②客户的系统揣度打算、工艺难度相称大；③接口比拟多，对产线的条款很高。
05
汽车IGBT模块要作念哪些测老师证？
汽车IGBT模块对产物质能和质料的条款要彰着高于破钞和工控界限，因此车规认证成为了汽车IGBT模块阛阓的最紧迫壁垒，一般来说，车规级IGBT需要2年傍边的车型导入周期。
汽车IGBT模块测试轨范主要参照AEC-Q101和AQG-324，同期车企会把柄我方的车型特色提议相应的条款，主要测试纪律包括：参数测试、ESD测试、绝缘耐压、机械振动、机械冲击、高温老化、低温老化、温度轮回、温度冲击、UHAST（高温高湿无偏压）、HTRB（高温反偏）、HTGB（高温删偏）、H3TRB/HAST（高温高湿反偏）、功率轮回、可焊性。
其中功率轮回和温度轮回算作代表的历久测试，条款极为严格，举例功率轮回次数可能从几万次到十万次不等。主要指标是测试键合线、焊合层等机械辩论层的历久情况。测试时的失效机理主如若，芯片、键合线、DBC、焊料等的热彭胀扫数不一致，导致键合线零星、断裂，芯片焊层隔离，以及焊料老化等。
03
中国汽车
IGBT阛阓情况
跟着国内新能源汽车产业的快速发展，产业链上游大有渐渐完成国产替代欧洲杯体育，致使引颈宇宙的趋势，诸如整车品牌、能源电板、电板材料等等还是走得比拟靠前。而汽车电控IGBT模块是新能源汽车最中枢的功率器件，之前一直被诸如英飞凌、安森好意思、赛米控、三菱电机等海外供应商把持，但跟着比亚迪半导体、斯达半导、中车期间、士兰微、翠展微等国内供应商的崛起，现在在一定进程上还是约略得志国产需求，信服在不久的昔时，国内汽车半导体企业会更大更强！
